معدات التقطير بسعة 2000 لتر هي نظام تقطير متوسط إلى كبير الحجم مصمم لفصل الخلائط السائلة، مع سعة وعاء الغليان الأساسي 2000 لتر.
تتكون بشكل أساسي من مرجل تسخين، ومكثف، وخزان تجميع، ومكونات تحكم أساسية، مناسبة للمقطرات الصغيرة إلى المتوسطة أو مرافق الإنتاج التي تتطلب إنتاجًا أعلى من وحدات 1000 لتر، مثالية للإنتاج الدفاعي من المشروبات الروحية، الزيوت الأساسية، أو غيرها من المنتجات المقطرة.
1. متطلبات المواد والاختلافات: المواد الشائعة لمعدات التقطير هي النحاس الأحمر والفولاذ المقاوم للصدأ
أ: لماذا نستخدم النحاس الأحمر باهظ الثمن؟
1. النحاس الأحمر لديه توصيل حراري جيد؛
2. لأن التلامس بين النحاس الأحمر والمشروبات الكحولية سيلعب دورًا تحفيزيًا ويحدث تفاعلًا كيميائيًا؛
3. النحاس الأحمر لديه مقاومة جيدة لحموضة النبيذ الخام؛
4. النحاس الأحمر يمكنه ترسيب أملاح النحاس غير القابلة للذوبان مثل حمض البوتيريك، حمض الأسيتيك، حمض الكابريك وحمض اللوريك، مما يزيل هذه الأحماض ذات الرائحة السيئة.
ب: النحاس الأحمر ينقسم إلى نحاس أحمر TP2 ونحاس أحمر T2. نختار نحاس أحمر TP2 لمزاياه وعيوبه
عيوب نحاس TP2: نحاس TP2 أغلى من نحاس T2، لذا التكلفة عالية.
مزايا نحاس TP2 الأحمر: نحاس TP2 الأحمر يحتوي على 99.9% نحاس وكمية صغيرة فقط من P (0.015-0.040). الغرض الرئيسي من كمية صغيرة من P هو تحسين أداء لحام أنابيب النحاس، ضمان جودة لحام المنتجات ومنع التسرب.
مزايا نحاس T2 الأحمر: سعر منخفض وتكلفة منخفضة.
عيوب نحاس T2 الأحمر: نحاس T2 الأحمر يحتوي على العديد من الشوائب الأخرى، مثل Bi، Sb، As، Fe، Pb و S. أداء اللحام ضعيف، مما لا يضمن جودة لحام المنتج وسهل التسرب. الأهم من ذلك، في عملية التقطير، قد تنتقل شوائب المكونات الأخرى في نحاس T2 الأحمر إلى النبيذ وتقطر معًا.
2. النواة التقنية لمعدات التقطير
أ: معدات التقطير مصنوعة من نحاس أحمر TP2 وفولاذ مقاوم للصدأ 304. من الصعب لحام مادتين مختلفتين معًا. تقنية اللحام للعمال اللحام عالية أيضًا. لدينا تقنية لحام ناضجة وعمال لحام مهرة.
ب: آلية داخلية لعمود التقطير. أعمدة التقطير عادةً ما تكون متكاملة. الداخل يحتاج إلى تقسيم إلى 5 طبقات من الحواجز والفقاعات. يحتاج إنتاج المعدات الكبيرة إلى استعارة معدات كبيرة. إذا كان هناك تسرب هواء أو تسرب نبيذ خطير بين كل طبقة داخلية، فإن تلك الطبقة لا يمكنها تشكيل طبقة مستوى السائل للنبيذ، وبالتالي لا يمكن لهذه الطبقة أن تلعب دور عمود التقطير.
3. مزايا معدات التقطير
أ: يتم استخدام تقنية لحام الحواف في موقع اللحام لمعدات التقطير لضمان عدم تسرب معدات التقطير.
ب: وعاء التقطير مقسم إلى طبقة واحدة، طبقتين وثلاث طبقات. وعاء التقطير ثلاثي الطبقات مغلف للتسخين. يتم تسخين قاع وجوانب وعاء التقطير في نفس الوقت، مما له تأثير تسخين عالي وتأثير توفير الطاقة.
ج: المكثف المنفصل والمكثف يتم تبريدهما بالأنابيب. هناك العديد من الأنابيب بالداخل، مع مساحة تبادل حراري كبيرة وتأثير تبريد عالي.
NO.3 مقدمة موجزة عن معدات التقطير متعددة الوظائف 2000L
NO.4 المعايير الفنية لمعدات التقطير متعددة الوظائف 2000L
الاسم | وعاء التقطير متعدد الوظائف |
حجم العمل | 2000لتر |
حجم التصميم | 2500L |
طريقة التقطير | تقطير العمود |
وقت التقطير | حوالي 6 ساعات |
التسخين | طريقة التسخين | تسخين بالبخار المغلف |
مساحة التسخين | 5.51㎡ |
طلب البخار | 200KG/H |
ضغط البخار | <0.1MPa |
طريقة التبريد | تبريد بالماء المثلج المتداول |
مساحة سطح التبريد | 11.33㎡ |
طلب الماء | 0.8T/H |
درجة حرارة الماء | 5℃~ 10℃(درجة حرارة الماء المثلج) |
القدرة الكلية | 3.7KW |
الأبعاد الكلية | حوالي 4600mm*2000mm*4000mm |
NO.5 تكوين وعرض سعر معدات التقطير 2000L

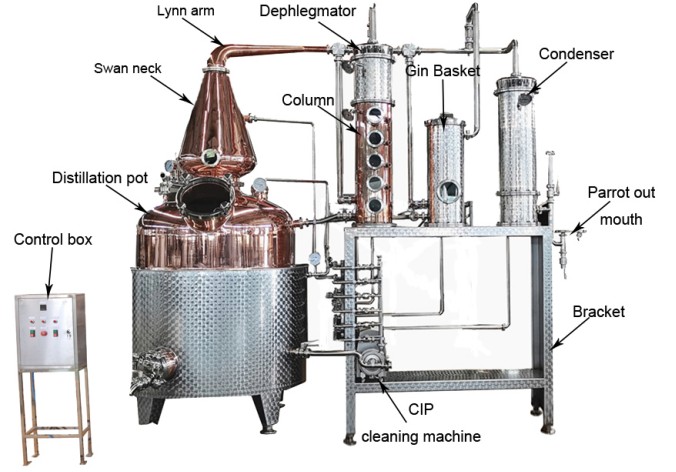

رقم | الاسم | شرح | الكمية |
1 | 2000L وعاء التقطير | 1. الحجم: 2000L (حجم العمل) 2500L(حجم التصميم) 2. المادة: نحاس أحمر TP2 & فولاذ مقاوم للصدأ SUS304 (خزان داخلي من النحاس، طبقة تسخين من الفولاذ المقاوم للصدأ وطلاء حراشف السمك) 3. النمط: تصميم ثلاثي الطبقات، تسخين بالبخار（طريقة تسخين مغلفة في القاع وحولها）، بما في ذلك طبقة عازلة. 4. مادة الطبقة العازلة: صوف صخري سيليكات الألومنيوم، مقاوم للحرارة العالية، مادة مقاومة للحريق. 5. مساحة التبادل الحراري: 5.51㎡ 6. التكوين: باب زجاجي كامل، صمام أمان، مقياس ضغط، مقياس حرارة، مستشعر حرارة PT100، صمام كروي، صمام تصريف، كرة تنظيف CIP، خلاط بمحرك، مصباح إثارة، صمام إيقاف، مرشح على شكل Y، مقياس ضغط البخار والفخاخ إلخ 7. السمك: سمك بطانة النحاس الأحمر TP2 هو 5mm، سمك طبقة التسخين هو 4mm، والغلاف الخارجي هو 2mm 8. عملية اللحام: يتم لحام الاتصال بين النحاس الأحمر TP2 والفولاذ المقاوم للصدأ SUS304 بتقنية الحواف | 1 |
2 | عنق البجعة | 1. المادة: نحاس أحمر TP2． 2. النمط: فانوس 3. السمك 3mm 4. التكوين القياسي: زجاج رؤية، كرة تنظيف CIP 5. عملية اللحام: يتم لحام الاتصال بين النحاس الأحمر TP2 والفولاذ المقاوم للصدأ SUS304 بتقنية الحواف | 1 |
3 | ذراع لين | 1. المادة: نحاس أحمر TP2． 2. السمك 3mm 3. الزاوية: 100 درجة 4. عملية اللحام: يتم لحام الاتصال بين النحاس الأحمر TP2 والفولاذ المقاوم للصدأ SUS304 بتقنية الحواف | 1 |
4 | العمود | 1. المادة: نحاس أحمر T2 2. الحجم: 16”(Φ400mm) 3. السمك: 3mm (سمك جدار الغلاف) 4. التكوين: يتم تجهيز الحاجز النحاسي الأحمر وغطاء الفقاعات النحاسية بالداخل، 4 طبقات من الحجاب الحاجز（كل طابق مجهز بجهاز ارتجاع يدوي）، 5 زجاج رؤية، الطبقة السفلية هي طبقة الارتجاع. الأعلى مجهز بمقياس حرارة، كل طابق مجهز بكرة تنظيف CIP وصمام فحص 5. عملية اللحام: يتم لحام الاتصال بين النحاس الأحمر TP2 والفولاذ المقاوم للصدأ SUS304 بتقنية الحواف | 1 |
5 | المكثف | 1.المادة: فولاذ مقاوم للصدأ SUS304 2.الحجم: 16”(Φ400mm) 3.النمط: تكثيف عمودي (نوع الغلاف والأنبوب)، هناك 71 قناة من أنبوب الفولاذ المقاوم للصدأ SUS304 بالداخل 4.مساحة سطح التبريد:2.51㎡ 5.التكوين: مقياس حرارة، غطاء تاجي وكرة تنظيف CIP 6.السمك: فولاذ مقاوم للصدأ SUS304 3mm | 1 |
6 | سلة الجن | 1. المادة: فولاذ مقاوم للصدأ 304 2. الحجم: 16”(Φ400mm) 3. التكوين: زجاج رؤية، مدمج: سلة نحاسية حمراء TP2 معلقة وكرة تنظيف CIP 4. السمك: سمك الغلاف: 3mm | 1 |
7 | المكثف | 1.المادة: فولاذ مقاوم للصدأ SUS304 2.الحجم: 14”(Φ350mm) 3. النمط: تكثيف عمودي (نوع الغلاف والأنبوب)، هناك 234 قناة من أنبوب الفولاذ المقاوم للصدأ SUS304 بالداخل 4.مساحة سطح التبريد:8.82㎡ 5.التكوين القياسي: مقياس حرارة وكرة تنظيف CIP | 1 |
8 | فم النبيذ | 1. المادة: فولاذ مقاوم للصدأ SUS304 2.النمط: نوع بسيط، سهل لمراقبة حالة النبيذ | 1 |
9 | الحامل | 1. المادة: فولاذ مقاوم للصدأ 304 | 1 |
10 | تنظيف CIP | 1. المادة: فولاذ مقاوم للصدأ 304 2. القدرة: 2.2KW (EX) 3. الوظيفة: تستخدم لتنظيف وعاء التقطير، عنق البجعة، العمود، المكثف، سلة الجن والمكثف. 4. التكوين: أنبوب فولاذي مقاوم للصدأ وصمام، يمكن التحكم في كل جزء بشكل منفصل التنظيف | 1 |
