متطلبات المواد والاختلافات: المواد الشائعة لمعدات التقطير هي النحاس الأحمر والفولاذ المقاوم للصدأ
أ: لماذا نستخدم النحاس الأحمر باهظ الثمن؟
1. النحاس الأحمر يتميز بتوصيل حراري جيد؛
2. لأن التلامس بين النحاس الأحمر والمشروبات الكحولية يلعب دورًا تحفيزيًا ويحدث تفاعلًا كيميائيًا؛
3. النحاس الأحمر مقاوم جيد لحموضة النبيذ الخام؛
4. النحاس الأحمر يمكنه ترسيب أملاح نحاسية غير قابلة للذوبان مثل حمض البوتيريك، حمض الأسيتيك، حمض الكابريك وحمض اللوريك، مما يزيل هذه الأحماض ذات الرائحة الكريهة.
ب: النحاس الأحمر ينقسم إلى نحاس أحمر TP2 ونحاس أحمر T2. نختار النحاس الأحمر TP2 لمزاياه وعيوبه
عيوب النحاس TP2: النحاس TP2 أغلى من النحاس T2، لذا التكلفة عالية.
مزايا النحاس الأحمر TP2: النحاس الأحمر TP2 يحتوي على 99.9% نحاس وكمية صغيرة فقط من الفوسفور (0.015-0.040). الغرض الرئيسي من كمية الفوسفور الصغيرة هو تحسين أداء اللحام لأنابيب النحاس، ضمان جودة لحام المنتجات ومنع التسرب.
مزايا النحاس الأحمر T2: سعر منخفض وتكلفة قليلة.
عيوب النحاس الأحمر T2: النحاس الأحمر T2 يحتوي على العديد من الشوائب الأخرى، مثل البزموت، الأنتيمون، الزرنيخ، الحديد، الرصاص والكبريت. أداء اللحام ضعيف، مما لا يضمن جودة لحام المنتج وسهل التسرب. الأهم من ذلك، في عملية التقطير، قد تنتقل شوائب المكونات الأخرى في النحاس الأحمر T2 إلى النبيذ وتقطر معه.
1. النواة التقنية لمعدات التقطير
أ: معدات التقطير مصنوعة من النحاس الأحمر TP2 والفولاذ المقاوم للصدأ 304. من الصعب لحام مادتين مختلفتين معًا. تقنية اللحام لدى عمال اللحام عالية جدًا. لدينا تقنية لحام ناضجة وعمال لحام مهرة.
ب: آلية داخلية لعمود التقطير. أعمدة التقطير عادة ما تكون متكاملة. الداخل يحتاج إلى تقسيم إلى 5 طبقات من الحواجز والفقاعات. تحتاج المعدات الكبيرة إلى استعارة للإنتاج. إذا كان هناك تسرب شديد للهواء أو النبيذ بين كل طبقة داخلية، فإن تلك الطبقة لا تستطيع تشكيل طبقة المستوى السائل للنبيذ، وبالتالي لا يمكن أن تلعب دور عمود التقطير.
2. مزايا معدات التقطير
أ: يتم استخدام تقنية لحام الحواف في موقع اللحام لمعدات التقطير لضمان عدم تسرب معدات التقطير.
ب: قدر التقطير مقسم إلى طبقة واحدة، طبقتين وثلاث طبقات. قدر التقطير ثلاثي الطبقات معطف للتدفئة. يتم تسخين الجزء السفلي والمحيط بقدر التقطير في نفس الوقت، مما يوفر تأثير تدفئة عالي وتأثير توفير الطاقة.
ج: المكثف المنفصل والمكثف يتم تبريدهما بالأنابيب. هناك العديد من الأنابيب بالداخل، مع مساحة تبادل حراري كبيرة وتأثير تبريد عالي.

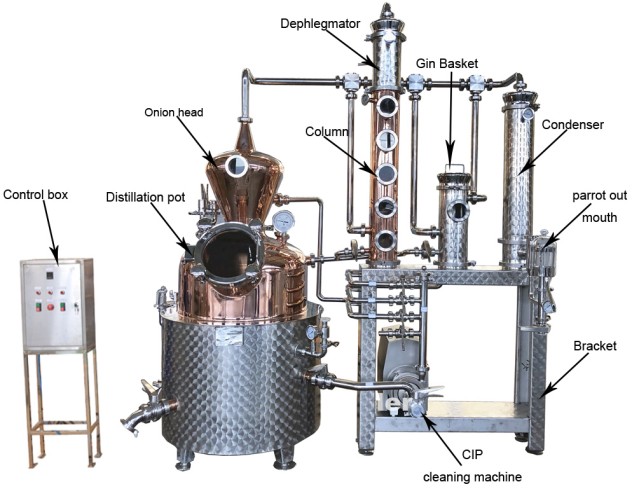

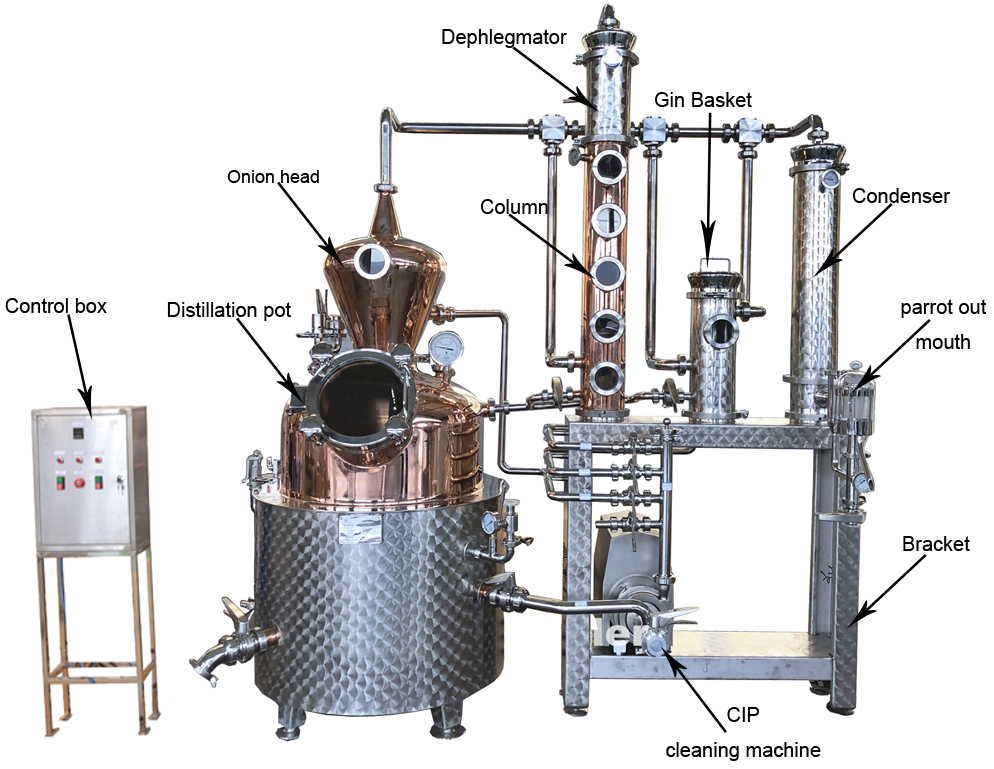

NO.2 مقدمة عن معدات التقطير
NO.3 المعايير التقنية لمعدات التقطير 200L
الاسم | معدات التقطير |
حجم العمل | 200L |
حجم التصميم | 240L |
طريقة التقطير | تقطير العمود |
وقت التقطير | حوالي 3 ساعات |
التسخين | طريقة التسخين | تسخين بقضيب تسخين كهربائي معطف |
مساحة التسخين | 1.4㎡ |
قوة قضيب التسخين الكهربائي | 20KW |
وقت التسخين | حوالي 60 دقيقة |
طريقة التبريد | ماء الصنبور العادي |
مساحة سطح التبريد | 1.84㎡ |
الطلب على الماء | 0.2-0.4T/H |
القوة الإجمالية | 21.12KW |
الأبعاد الإجمالية | حوالي 2400mm*1100mm*2500mm |
تكوين وعرض سعر معدات التقطير 200L
أفضل عرض سعر FOB
رقم | الاسم | شرح | الكمية | ملاحظات |

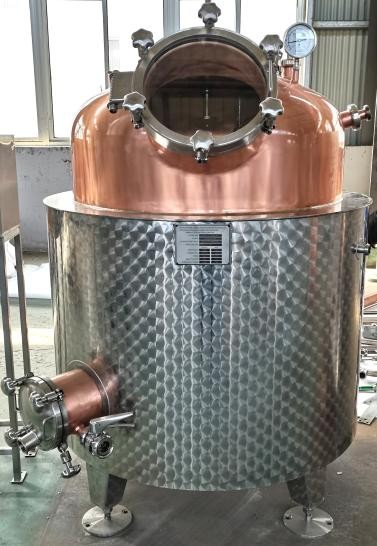

1 | 200L قدر التقطير | 1. الحجم: 200L (حجم العمل)، 240L(حجم التصميم) 2. المادة: النحاس الأحمر TP2 والفولاذ المقاوم للصدأ SUS304 (خزان داخلي من النحاس، طبقة تسخين من الفولاذ المقاوم للصدأ وطلاء حراشفي) 3. النمط: تصميم ثلاثي الطبقات، تسخين بقضيب تسخين كهربائي (طريقة تسخين معطف في الجزء السفلي وحولها)، بما في ذلك طبقة عزل خارجية. 4. مادة طبقة العزل: صوف صخري سيليكات الألومنيوم، مقاوم للحرارة العالية، مادة مقاومة للحريق. 5. مساحة التبادل الحراري: 1.4㎡ 6. التكوين: باب زجاجي كامل، صمام أمان، مقياس ضغط، مقياس حرارة، مستشعر حرارة PT100، صمام كروي، صمام تصريف، كرة تنظيف CIP، خلاط كهربائي، مصباح إثارة، قضيب تسخين كهربائي ومقياس مستوى زجاجي إلخ 7. السماكة: سماكة بطانة النحاس الأحمر TP2 هي 3mm، سماكة طبقة التسخين هي 4mm، والغلاف الخارجي 2mm 8. عملية اللحام: الاتصال بين النحاس الأحمر TP2 والفولاذ المقاوم للصدأ SUS304 ملحوم بتقنية الحواف | 1 |
|
2 | رأس البصل | 1. المادة: النحاس الأحمر TP2． 2. السماكة: 3mm 3. التكوين القياسي: زجاج مشاهدة، كرة تنظيف CIP 4. عملية اللحام: الاتصال بين النحاس الأحمر TP2 والفولاذ المقاوم للصدأ SUS304 ملحوم بتقنية الحواف | 1 |
|

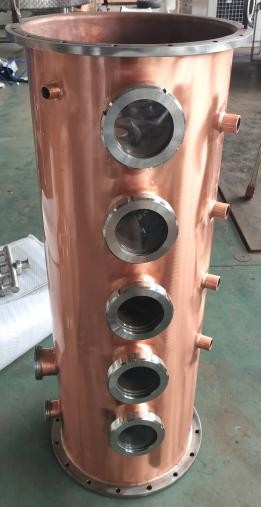

3 | العمود | 1. المادة: النحاس الأحمر T2 2. الحجم: 8”(Φ203mm) 3. السماكة: 3mm (سماكة جدار الغلاف) 4. التكوين: حاجز نحاسي أحمر وغطاء فقاعات نحاسي مثبتان بالداخل، 4 طبقات حاجز، 5 زجاج مشاهدة، الطبقة السفلية هي طبقة الارتجاع. الجزء العلوي مزود بمقياس حرارة، كل طابق مزود بكرات تنظيف CIP وصمام فحص 5. عملية اللحام: الاتصال بين النحاس الأحمر TP2 والفولاذ المقاوم للصدأ SUS304 ملحوم بتقنية الحواف | 1 |
|
4 | المكثف | 1. المادة: الفولاذ المقاوم للصدأ SUS304 2. الحجم: 8”(Φ203mm) 3. النمط: تكثيف عمودي (نوع الغلاف والأنبوب)، هناك 19 قناة من أنبوب الفولاذ المقاوم للصدأ SUS304 بالداخل 4. مساحة سطح التبريد: 0.37㎡ 5. التكوين: مقياس حرارة، غطاء تاجي وكرة تنظيف CIP 6. السماكة: الفولاذ المقاوم للصدأ SUS304 3mm | 1 |
|

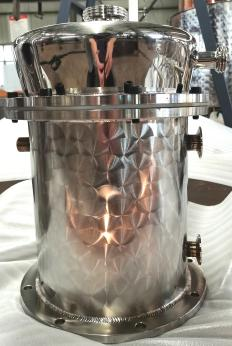

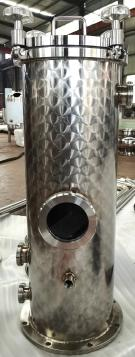

5 | سلة الجين | 1. المادة: الفولاذ المقاوم للصدأ 304 والنحاس الأحمر TP2 2. الحجم: 8”(Φ203mm) 3. التكوين: زجاج مشاهدة، مثبت بالداخل: سلة معلقة من النحاس الأحمر TP2 وكرة تنظيف CIP 4. السماكة: سماكة الغلاف: 3mm | 1 |
|

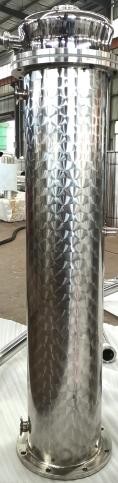

6 | المكثف | 1. المادة: الفولاذ المقاوم للصدأ SUS304 2. الحجم: 6”(Φ152mm) 3. النمط: تكثيف عمودي (نوع الغلاف والأنبوب)، هناك 52 قناة من أنبوب الفولاذ المقاوم للصدأ SUS304 بالداخل 4. مساحة سطح التبريد: 1.47㎡ 5. التكوين القياسي: مقياس حرارة وكرة تنظيف CIP | 1 |
|

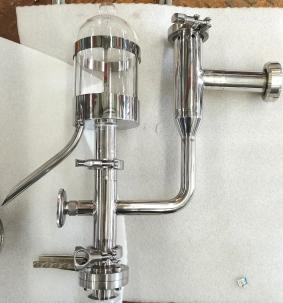

| فم الببغاء | 1. المادة: الفولاذ المقاوم للصدأ SUS304 2. النمط: نوع بسيط، سهل لمراقبة حالة النبيذ | 1 |
|
8 | الحامل | 1. المادة: الفولاذ المقاوم للصدأ 304 | 1 |
|

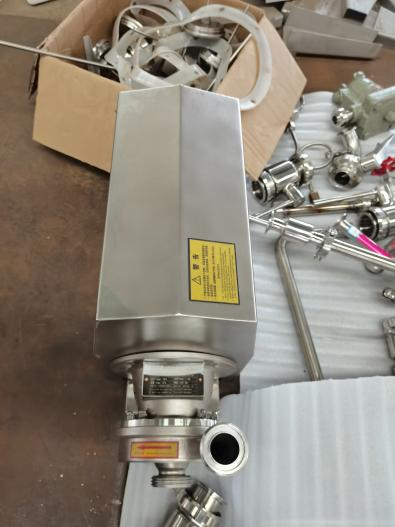

9 | تنظيف CIP | 1. المادة: الفولاذ المقاوم للصدأ 304 2. القوة: 0.75KW (EX) 3. الوظيفة: تستخدم لتنظيف قدر التقطير، رأس الويسكي، العمود، المكثف، سلة الجين والمكثف. 4. التكوين: أنبوب وصمام من الفولاذ المقاوم للصدأ، يمكن التحكم بكل جزء على حدة للتنظيف | 1 |
|

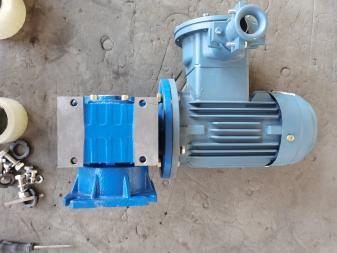

10 | محرك الخلط | 1. القوة: 0.37KW (EX) | 1 |
|

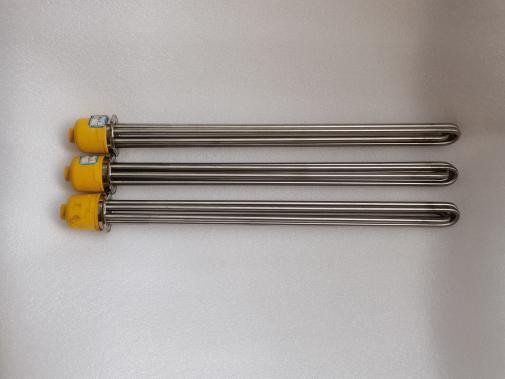

11 | قضيب التسخين الكهربائي | القوة: 20kw (اثنان 10kw) | 2 |
|
12 | صندوق التحكم | 1. النمط: نوع زر عادي، غلاف من الفولاذ المقاوم للصدأ 304 2. الوظيفة: التحكم في تشغيل وإيقاف محرك الخلط ومضخة تنظيف CIP، قياس وعرض درجة الحرارة، إلخ | 1 |
|
13 | معالجة السطح الخارجي للنحاس الأحمر | 1. معالجة السطح الخارجي للنحاس الأحمر: تلميع مرآة أو معالجة مضادة للأكسدة 2. يوصى باستخدام المعالجة المضادة للأكسدة لتنظيف سطح النحاس الأحمر، حيث يمكن أن يتأكسد عند التلامس مع الهواء أو الماء. | 1 | المعالجة المضادة للأكسدة معيارية بالفعل في المصنع، إذا لم تكن مطلوبة، يرجى التحديد |
