NO.2 الاختلاف في المواد
1. متطلبات المواد والاختلافات: المواد الشائعة لمعدات التقطير هي النحاس الأحمر والفولاذ المقاوم للصدأ
أ: لماذا نستخدم النحاس الأحمر باهظ الثمن؟
1. النحاس الأحمر يتميز بتوصيل حراري جيد؛
2. لأن التلامس بين النحاس الأحمر والمشروبات الكحولية سيلعب دورًا تحفيزيًا ويحدث تفاعلًا كيميائيًا؛
3. النحاس الأحمر يتمتع بمقاومة جيدة لحموضة النبيذ الخام؛
4. النحاس الأحمر يمكنه ترسيب أملاح النحاس غير القابلة للذوبان مثل حمض البوتيريك، حمض الأسيتيك، حمض الكابريك وحمض اللوريك، مما يزيل هذه الأحماض ذات الرائحة الكريهة.
ب: النحاس الأحمر ينقسم إلى نحاس أحمر TP2 ونحاس أحمر T2. نختار النحاس الأحمر TP2 لمزاياه وعيوبه
عيوب النحاس TP2: النحاس TP2 أغلى من النحاس T2، لذا التكلفة عالية.
مزايا النحاس الأحمر TP2: النحاس الأحمر TP2 يحتوي على 99.9% نحاس وكمية صغيرة فقط من الفوسفور (0.015-0.040). الغرض الرئيسي من كمية الفوسفور الصغيرة هو تحسين أداء اللحام لأنابيب النحاس، ضمان جودة لحام المنتجات ومنع التسرب.
مزايا النحاس الأحمر T2: سعر منخفض وتكلفة قليلة.
عيوب النحاس الأحمر T2: النحاس الأحمر T2 يحتوي على العديد من الشوائب الأخرى مثل البزموت، الأنتيمون، الزرنيخ، الحديد، الرصاص والكبريت. أداء اللحام ضعيف، لا يمكن ضمان جودة لحام المنتج وسهل التسرب. الأهم من ذلك، في عملية التقطير، قد تنتقل شوائب المكونات الأخرى في النحاس الأحمر T2 إلى النبيذ وتقطر معه.
2. النواة التقنية لمعدات التقطير
أ: معدات التقطير مصنوعة من النحاس الأحمر TP2 والفولاذ المقاوم للصدأ 304. من الصعب لحام مادتين مختلفتين معًا. تقنية اللحام لدى العمال اللحاميين عالية جدًا أيضًا. لدينا تقنية لحام ناضجة وعمال لحام مهرة.
ب: الآلية الداخلية لعمود التقطير. أعمدة التقطير عادة ما تكون متكاملة. الداخل يحتاج إلى تقسيم إلى 5 طبقات من الحواجز والفقاعات. يحتاج تصنيع المعدات الكبيرة إلى الاستعانة بمعدات كبيرة. إذا كان هناك تسرب شديد للهواء والنبيذ بين كل طبقة داخلية، فإن تلك الطبقة لا يمكنها تشكيل طبقة مستوى السائل للنبيذ، وبالتالي لا يمكن لهذه الطبقة أن تلعب دور عمود التقطير.
3. مزايا معدات التقطير
أ: يتم استخدام تقنية لحام الحواف في موقع اللحام لمعدات التقطير لضمان عدم تسرب معدات التقطير.
ب: قدر التقطير مقسم إلى طبقة واحدة، طبقتين وثلاث طبقات. قدر التقطير ذو الثلاث طبقات مزود بغلاف للتسخين. يتم تسخين قاع وجوانب قدر التقطير في نفس الوقت، مما يوفر تأثير تسخين عالي وتوفير في الطاقة.
ج: المكثف والمبرد المنفصلان يتم تبريدهما بالأنابيب. هناك العديد من الأنابيب بالداخل، مع مساحة تبادل حراري كبيرة وتأثير تبريد عالي.

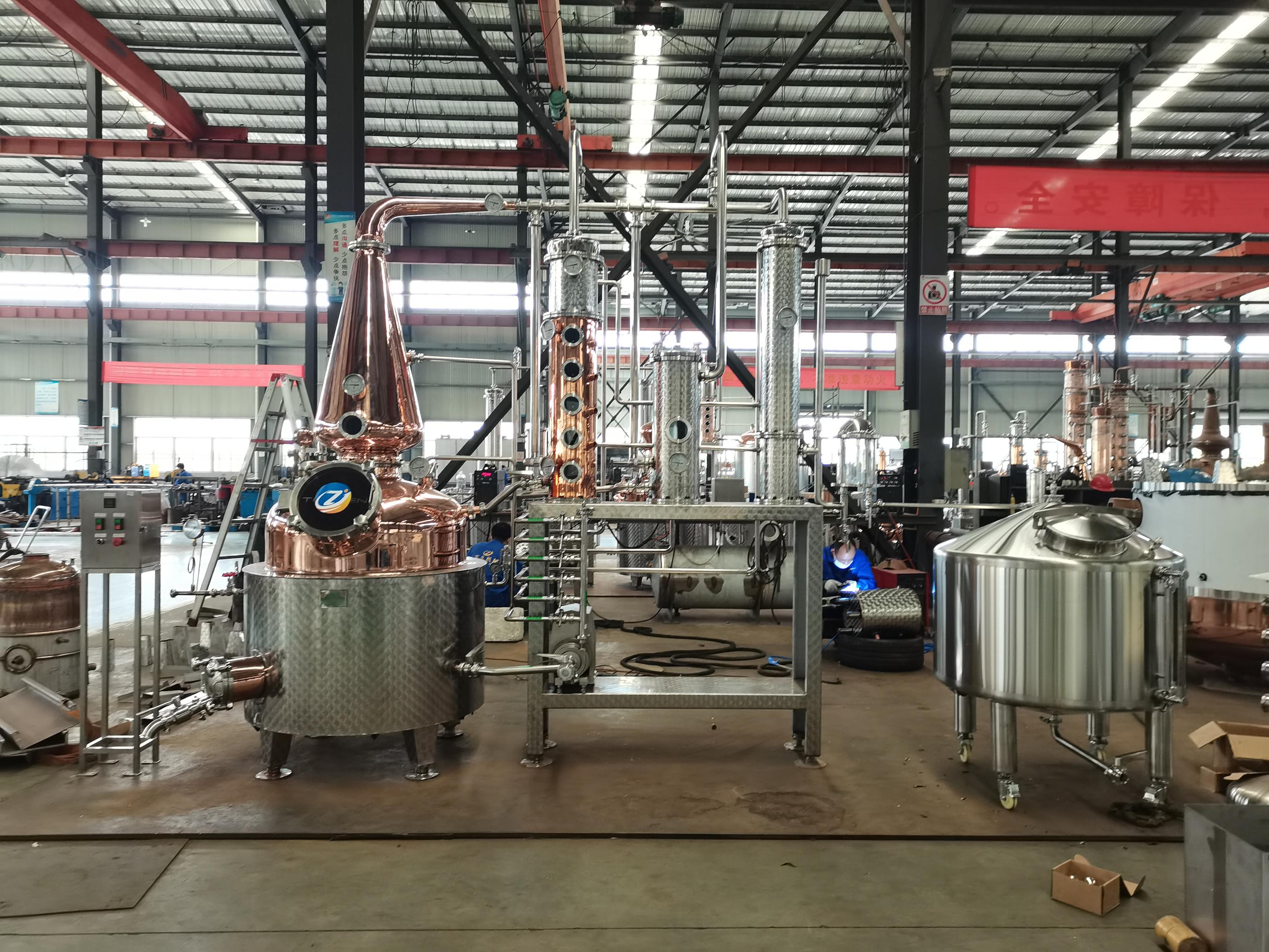

NO.3 مقدمة موجزة عن معدات التقطير
NO.4 المعايير الفنية لمعدات التقطير متعددة الوظائف سعة 500 لتر
الاسم | قدر التقطير متعدد الوظائف |
سعة العمل | 500 لتر |
سعة التصميم | 700 لتر |
طريقة التقطير | تقطير بالعمود |
وقت التقطير | حوالي 4-8 ساعات |
التسخين | طريقة التسخين | تسخين بالغلاف البخاري |
مساحة التسخين | 2.5㎡ |
احتياج البخار | 50 كجم/ساعة |
ضغط البخار | <0.1 ميجا باسكال |
وقت التسخين | حوالي 60 دقيقة |
طريقة التبريد | تبريد بالماء المثلج الدائر |
مساحة سطح التبريد | 5.86㎡ |
احتياج الماء | أقصى احتياج للماء 1.5 طن/ساعة |
الطاقة الكلية | 1.85 كيلو واط |
الأبعاد الكلية | 3100mm*1400mm*3900mm |
تكوين وسعر معدات التقطير سعة 500 لتر
أفضل عرض سعر FOB

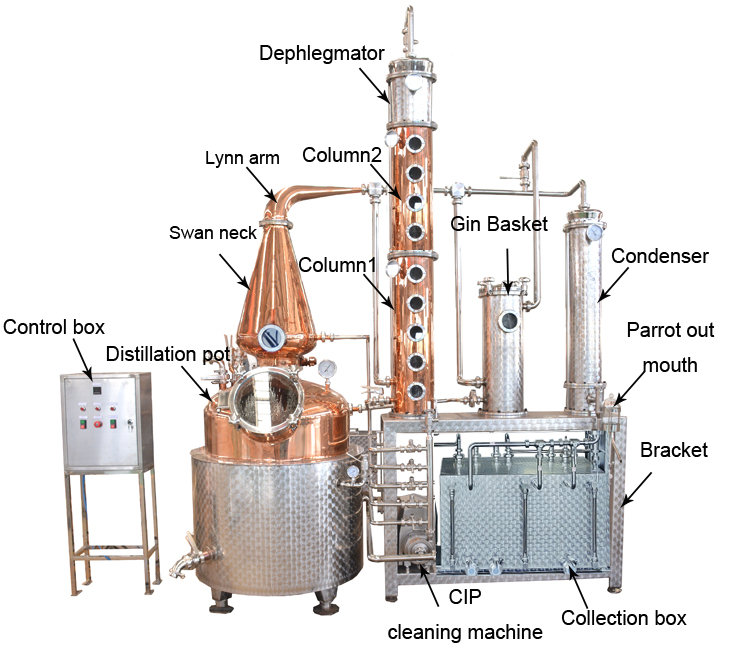

رقم | الاسم | شرح | الكمية | ملاحظات |

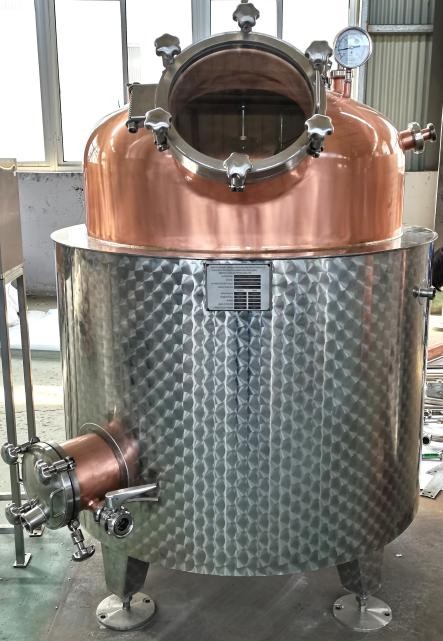

1 | 500 لتر قدر التقطير | 1. السعة: 500 لتر (سعة العمل) 700 لتر (سعة التصميم) 2. المادة: نحاس أحمر TP2 وفولاذ مقاوم للصدأ SUS304 (حاوية داخلية من النحاس، طبقة تسخين من الفولاذ المقاوم للصدأ وطلاء حراشف السمك) 3. النمط: تصميم ثلاثي الطبقات، تسخين بالبخار (طريقة تسخين بالغلاف في القاع وحول القدر)، يشمل طبقة عزل خارجية. 4. مادة طبقة العزل: صوف صخري سيليكات الألومنيوم، مقاوم للحرارة العالية، مادة مقاومة للحريق. 5. مساحة التبادل الحراري: 2.5 متر مربع 6. التكوين: نافذة زجاجية كاملة، صمام أمان، مقياس ضغط، مقياس حرارة، مستشعر حرارة PT100، صمام كروي، صمام تفريغ، كرة تنظيف CIP، خلاط كهربائي، مصباح إثارة، صمام تصريف، صمام كروي عالمي إلخ. 7. السمك: سمك بطانة النحاس الأحمر TP2 هو 4 مم، سمك طبقة التسخين 4 مم، والغلاف الخارجي 2 مم 8. عملية اللحام: يتم لحام الاتصال بين النحاس الأحمر TP2 والفولاذ المقاوم للصدأ SUS304 بتقنية الحواف | 1 |
|

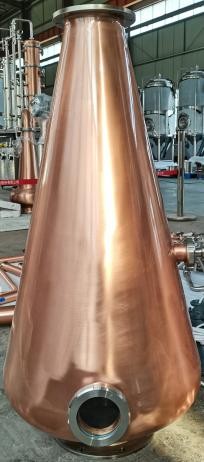

2 | عنق البجعة | 1. المادة: نحاس أحمر TP2. 2. السمك 3 مم 3. النمط: على شكل فانوس 4. التكوين القياسي: زجاج مشاهدة، كرة تنظيف CIP 5. عملية اللحام: يتم لحام الاتصال بين النحاس الأحمر TP2 والفولاذ المقاوم للصدأ SUS304 بتقنية الحواف | 1 |
|

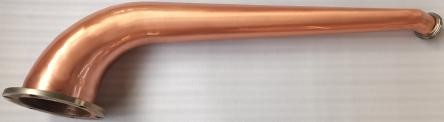

3 | ذراع لين | 1. المادة: نحاس أحمر TP2. 2. السمك 3 مم 3. الزاوية: 100 درجة 4. عملية اللحام: يتم لحام الاتصال بين النحاس الأحمر TP2 والفولاذ المقاوم للصدأ SUS304 بتقنية الحواف | 1 |
|

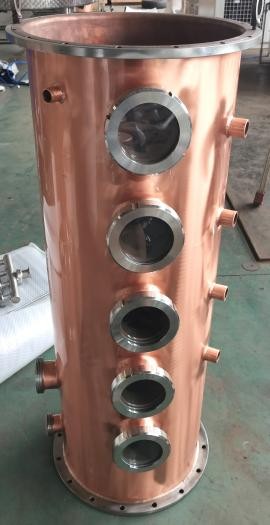

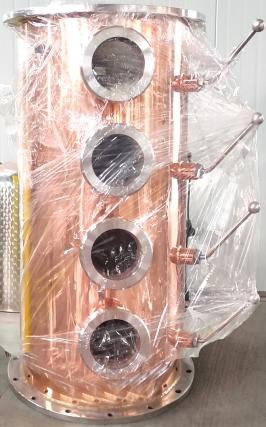

4 | العمود | 1. المادة: نحاس أحمر T2 2. الحجم: 12 بوصة (قطر 300 مم) 3. السمك: 3 مم (سمك جدار الغلاف) 4. التكوين: يتم تجهيز الداخل بحاجز من النحاس الأحمر وغطاء فقاعات نحاسي، 4 طبقات من الحجاب الحاجز (كل طابق مزود بجهاز ارتجاع يدوي)، 5 نوافذ زجاجية، الطبقة السفلية هي طبقة الارتجاع. الجزء العلوي مزود بمقياس حرارة، كل طابق مزود بكرة تنظيف CIP وصمام فحص 5. عملية اللحام: يتم لحام الاتصال بين النحاس الأحمر TP2 والفولاذ المقاوم للصدأ SUS304 بتقنية الحواف | 1 |
|
5 | العمود | 3. المادة: نحاس أحمر T2 4. الحجم: 12 بوصة (قطر 300 مم) 3. السمك: 3 مم (سمك جدار الغلاف) 4. التكوين: يتم تجهيز الداخل بحاجز من النحاس الأحمر وغطاء فقاعات نحاسي، 4 طبقات من الحجاب الحاجز (كل طابق مزود بجهاز ارتجاع يدوي)، 4 نوافذ زجاجية. الجزء العلوي مزود بمقياس حرارة، كل طابق مزود بكرة تنظيف CIP وصمام فحص 5. عملية اللحام: يتم لحام الاتصال بين النحاس الأحمر TP2 والفولاذ المقاوم للصدأ SUS304 بتقنية الحواف | 1 |
|

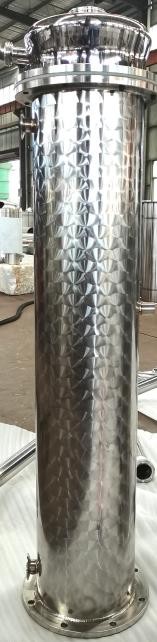

6 | المكثف | 1. المادة: فولاذ مقاوم للصدأ SUS304 2. الحجم: 12 بوصة (قطر 300 مم) 3. النمط: تكثيف عمودي (نوع الغلاف والأنبوب)، يوجد 37 قناة من أنابيب الفولاذ المقاوم للصدأ SUS304 بالداخل 4. مساحة سطح التبريد: 1.02 متر مربع 5. التكوين: مقياس حرارة، غطاء تاجي وكرة تنظيف CIP 6. السمك: سمك الغلاف 3 مم | 1 |
|

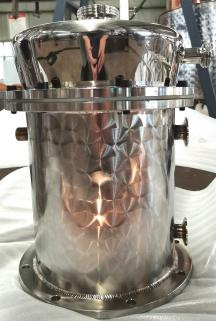

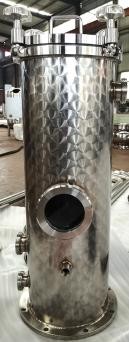

7 | سلة الجن | 1. المادة: فولاذ مقاوم للصدأ SUS304 ونحاس أحمر TP2 2. الحجم: 12 بوصة (قطر 300 مم) 3. التكوين: نافذة زجاجية، مزود بسلة معلقة من النحاس الأحمر TP2 وكرة تنظيف CIP 4. السمك: سمك الغلاف 3 مم | 1 |
|
8 | المبرد | 1. المادة: فولاذ مقاوم للصدأ SUS304 2. الحجم: 10 بوصة (قطر 250 مم) 3. النمط: تكثيف عمودي (نوع الغلاف والأنبوب)، يوجد 154 قناة من أنابيب الفولاذ المقاوم للصدأ SUS304 بالداخل 4. مساحة سطح التبريد: 4.84 متر مربع 5. التكوين القياسي: مقياس حرارة وكرة تنظيف CIP 6. السمك: سمك الغلاف 3 مم | 1 |
|
9 | فوهة النبيذ | 1. المادة: فولاذ مقاوم للصدأ SUS304 وزجاج 2. النمط: نوع بسيط، سهل لمراقبة حالة النبيذ | 1 |
|
10 | الحامل | 1. المادة: فولاذ مقاوم للصدأ 304 | 1 |
|

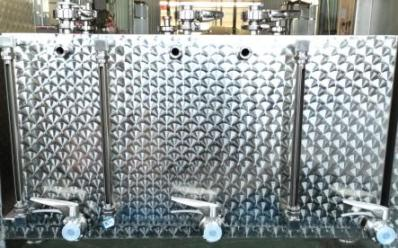

11 | صندوق جمع النبيذ | 1. المادة: فولاذ مقاوم للصدأ SUS304 2. السمك: 3 مم 3. الوظيفة: جمع الرؤوس الأمامية، القطع الوسطى، والذيل الخافت 4. التكوين: صمام فراشة منقار البطة من الفولاذ المقاوم للصدأ 304، صمام تنفس، مرآة، إلخ. | 1 |
|

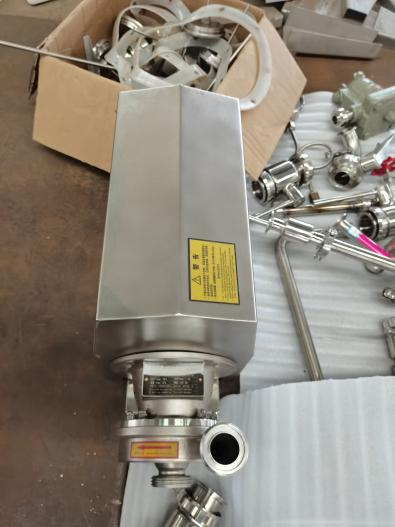

12 | تنظيف CIP | 1. المادة: فولاذ مقاوم للصدأ 304 2. الطاقة: 1.1 كيلو واط (EX) 3. الوظيفة: يستخدم لتنظيف قدر التقطير، عنق البجعة، العمود، المكثف، سلة الجن والمبرد. 4. التكوين: أنبوب وصمام من الفولاذ المقاوم للصدأ، يمكن التحكم في كل جزء بشكل منفصل للتنظيف | 1 |
|
13 | محرك الخلط | 1. الطاقة: 0.75 كيلو واط (EX) | 1 |
|
14 | صندوق التحكم | 1. النمط: نوع الأزرار العادي، غلاف من الفولاذ المقاوم للصدأ 304 2. الوظيفة: التحكم في تشغيل وإيقاف محرك الخلط ومضخة تنظيف CIP، قياس وعرض درجة الحرارة، إلخ. | 1 |
|
15 | معالجة السطح الخارجي للنحاس الأحمر | 1. معالجة السطح الخارجي للنحاس الأحمر: تلميع مرآة أو معالجة مضادة للأكسدة 2. التكوين القياسي: معالجة مضادة للأكسدة، تسهل تنظيف السطح الخارجي للنحاس الأحمر، حيث يتأكسد عند التلامس مع الهواء أو الماء. 3. ملاحظة: إذا لم يكن مطلوبًا، يرجى التوضيح | 1 |
|
